外置式疏水?dāng)U容器是火力發電廠熱力系統利用回收能源的裝置之一，廣泛適用于汽機和鍋爐的蒸汽疏水系統。如汽輪機啟動、停止、增、減負荷過程中， 將蒸汽、抽汽管道、閥門前、后疏水， 按壓力高低匯集至疏水?dāng)U容器進行減溫、減壓擴容后， 將汽、水進行回收； 汽機高壓加熱器在運行中， 因某種原因?qū)е赂呒铀惑E升， 利用該裝置作事故緊急疏水， 確保機組安全運行； 鍋爐在啟動、停用過程中， 將常壓下疏汽、疏水放入該裝置， 進行擴容， 汽側送往熱用戶， 水側至疏水箱回收等等。

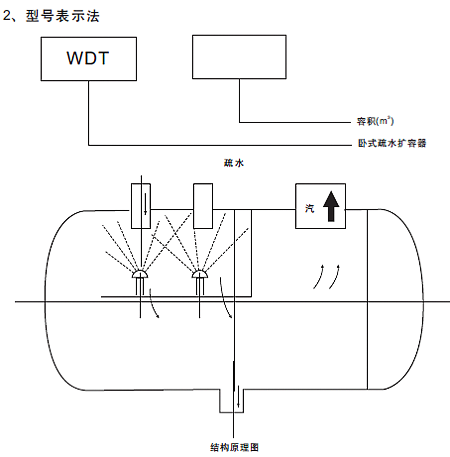

按不同壓力的疏汽（水）進入擴容器上部（見結構原理圖）先擴容并與減溫冷卻水接觸， 減壓、減溫后的蒸汽和擴容后的疏水經下部的多孔節流板， 蒸汽沿通道經過上部排汽口排入凝汽器喉部汽側， 疏水排入凝汽器熱井段， 減溫水采用凝結水通過小孔和噴嘴進行霧化，以增大冷卻面積。
|
